VRF IGC: как проверить совместимость наружных и внутренних блоков

Совместимость VRF IGC проверяют по каталогу одной серии: сопоставляют допустимые модели внутренних блоков, сумму их номинальной холодопроизводительности, предел количества блоков и схему фреоновой трассы. Затем расчёт уточняют по тепловым нагрузкам зон и режимам одновременной работы — одного совпадения мощности или диаметра труб недостаточно.

Сначала разделите объект на зоны

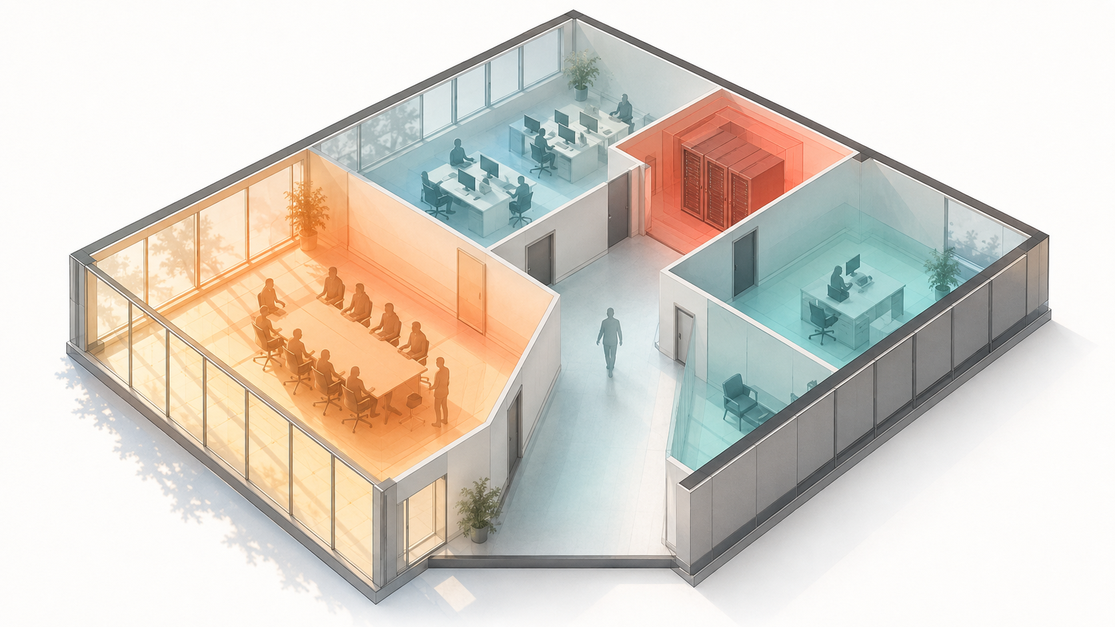

VRF-система подходит зданию с несколькими помещениями, где температура регулируется раздельно, а наружные блоки можно объединить с группой внутренних. Для каждой зоны считают явную и скрытую тепловую нагрузку: ограждения и остекление, солнце, людей, освещение, компьютеры и другое оборудование. Площадь служит исходным ориентиром, но не заменяет расчёт. Границы зон задаёт режим эксплуатации. Переговорная быстро нагревается во время встречи, кабинет работает весь день, серверная сохраняет нагрузку ночью. Для них нужны разные расчётные профили. До выбора оборудования полезно составить таблицу: название помещения, расчётная мощность охлаждения и обогрева, график работы, допустимый шум, тип потолка, место внутреннего блока и требуемое управление. Отдельно отмечают помещения с круглосуточной или критичной нагрузкой. Нагрузку и график работы рассчитывают отдельно для каждой зоны.

Как считать коэффициент подключения

Коэффициент подключения — отношение суммы номинальной производительности внутренних блоков к номинальной производительности наружной системы. Например, четыре блока по 7,1 кВт дают 28,4 кВт. При наружном блоке 28 кВт коэффициент составит 28,4 / 28 × 100% = 101,4%. Для модульной серии IMS 7 в каталоге указан диапазон 50–135%. Значение до 200% дано в скобках и требует согласования с дистрибьютором. Это инженерное ограничение, а не разрешение автоматически удвоить сумму внутренних блоков: повышенный коэффициент допустим только для подтверждённого профиля неодновременности и после проверки настроек системы. Одновременность показывает, какая доля зон потребует расчётную мощность в один момент. Если все помещения включатся одновременно, наружная система распределит доступную производительность, и отдельные зоны будут охлаждаться дольше. У серии есть и предел числа внутренних блоков. IMS-EX280NB рассчитан максимум на 16 подключений, IMS-EX400NB — на 23. Эти цифры относятся к моделям IMS 7 из актуального каталога и не переносятся на Mini IMS 7: у мини-серий свои таблицы, диапазоны коэффициента и ограничения трассы.

Совместимость проверяют по одной редакции каталога

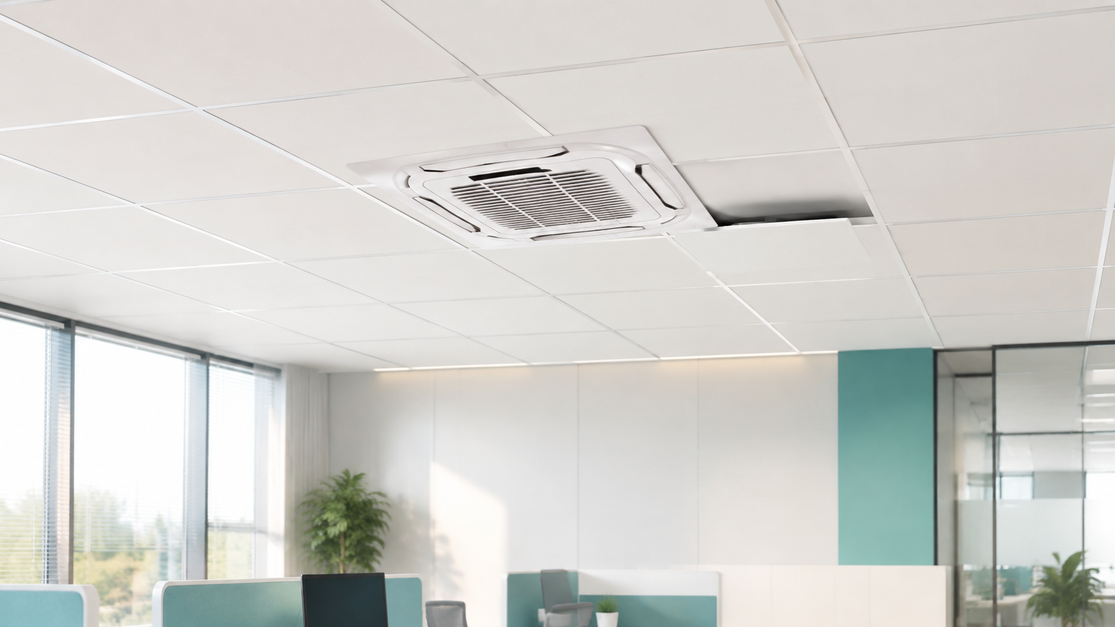

Наружный и каждый внутренний блок должны входить в поддерживаемую линейку одного поколения, работать с тем же хладагентом и присутствовать в таблице или программе подбора. Индексы после базового обозначения могут указывать на другую серию. В линейке IMS есть настенные, кассетные, канальные и напольно-потолочные блоки. Настенному нужна свободная стена; кассетному — подвесной потолок и сервисный доступ; канальному — расчёт воздуховодов и внешнего статического давления. Напольно-потолочный вариант применяют без потолочной ниши. Блоки обработки наружного воздуха проверяют отдельно. Каталог IMS 7 устанавливает для системы только с блоками 100%-го притока коэффициент 50–130%, а для совместного подключения приточных и рециркуляционных блоков — 50–135%. Вентиляционную нагрузку и расход наружного воздуха нельзя прибавлять к обычным комнатным блокам без этой проверки. Тип внутреннего блока выбирают вместе с местом монтажа и доступом для обслуживания.

Трасса может исключить подходящую по мощности комбинацию

После предварительного выбора наносят на план наружную систему, рефнеты и каждый внутренний блок. Программа подбора IGC формирует схему трубопроводов, выбирает разветвители и диаметры по составу оборудования и длинам участков. Проверяют не только общую длину, но и путь до самого удалённого блока, расстояние после первого рефнета и перепады высот. У модульной IMS 7 каталог допускает суммарную эквивалентную длину до 1 000 м, магистральный трубопровод до 200 м, перепад между наружными и внутренними блоками до 130 м и между внутренними — до 30 м. Путь от первого рефнета до самого дальнего блока указан как 40 или 90 м; вариант 90 м применим, когда разница между самой длинной и самой короткой ветвью не превышает 40 м. У Mini IMS 7 пределы заметно меньше и зависят от мощности наружного блока. Поэтому фраза «VRF поддерживает длинные трассы» не годится для спецификации. Нужны точная модель, фактическая схема и расчёт эквивалентной длины с учётом фасонных элементов. Монтажная проверка включает диаметры труб, расположение рефнетов, дополнительную заправку, дренаж, питание и линию связи. Ошибка в одном пункте способна нарушить пуск при правильной сумме мощностей.

Режимы зон и автоматика

Перед подбором фиксируют, должны ли разные помещения одновременно охлаждаться и обогреваться. В каталоге IMS 7 описан единый фреоновый контур с режимами охлаждения или обогрева; возможность одновременных противоположных режимов для выбранной комбинации должна быть прямо подтверждена схемой оборудования. Если зимой внутренние зоны требуют охлаждения, а периметр — тепла, этот сценарий выносят в исходные данные до выбора архитектуры. Рекуперация тепла нужна, когда есть устойчивые встречные нагрузки и проект предусматривает передачу энергии между зонами. Приточно-вытяжная установка HRV решает другую задачу: возвращает часть тепла вытяжного воздуха и обеспечивает воздухообмен. Она не обеспечивает противоположные режимы зон. Для IMS 7 доступны индивидуальные пульты, центральный контроллер WR-DM01A и подключение к BMS по Modbus RTU. Автоматика задаёт расписания и ограничения доступа, а также передаёт сервисную информацию.

Резерв закладывают по последствиям отказа

Один наружный контур объединяет много помещений, поэтому его остановка влияет сразу на группу зон. Для обычных кабинетов допустимый риск определяет заказчик. Серверную, диспетчерскую, медицинское помещение или технологический участок оценивают отдельно: им может понадобиться независимая система, схема N+1 либо другое резервирование. Несколько контуров уменьшают область отказа, но увеличивают число наружных блоков и сетей. Резервную мощность проверяют для аварийного режима: какие помещения остаются в работе и может ли оборудование принять их нагрузку.

Порядок финальной проверки

1. Рассчитать нагрузки и графики каждой зоны, включая помещения с постоянными теплопритоками.
2. Выбрать тип внутренних блоков и их номинальную мощность из одной совместимой линейки.
3. Сосчитать коэффициент подключения и проверить предел количества блоков для точной модели наружной системы.
4. Построить фреоновую схему, проверить все длины, перепады, диаметры и рефнеты в программе подбора.
5. Согласовать режимы зон, центральное управление, диспетчеризацию и сценарий резервирования.
6. Зафиксировать итоговую спецификацию, редакцию каталога и расчётные условия до закупки.

Такой порядок отвечает на главный вопрос о VRF: как проверить совместимость наружных и внутренних блоков до монтажа. Итог подтверждает не отдельный процент, а согласованный комплект — модели одной серии, допустимая сумма мощностей, число адресов, рассчитанная трасса, нужные режимы и совместимая автоматика.
