Кассетный кондиционер IGC: как выбрать направление потоков для открытого офиса

Когда кассетный кондиционер ставят в открытый офис, направление потоков выбирают по плану рабочих мест: кассета подаёт воздух сразу в четыре стороны, поэтому куда пойдут струи, определяет прежде всего точка установки. Блок размещают над проходами и общими зонами, а жалюзи используют для подстройки угла. Параллельно проверяют потолок: глубину запотолочного пространства, размер ниши, трассу дренажа и доступ к блоку после отделки.

Сначала план рабочих мест, потом точки на потолке

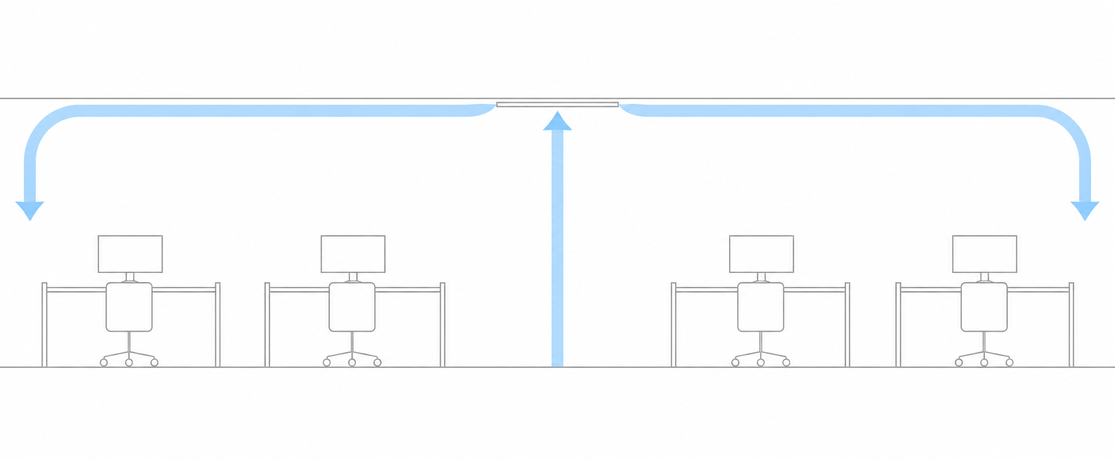

У кассет IGC серии ICX-V охлаждённый воздух выходит по кругу: через жалюзи на четырёх сторонах панели и дополнительные отверстия в её углах. Забор идёт через решётку в центре. Струи расходятся от панели к стенам и навстречу потокам соседних блоков, поэтому для каждой точки на плане проверяют все четыре направления, включая ближайший ряд столов.

В открытом офисе столы стоят рядами, а между ними остаются проходы. Кассету ставят над проходом или над зоной, где люди задерживаются ненадолго: у принтеров, шкафов, переговорных столов. Рабочие места не размещают под прямой холодной струёй, а компьютеры и оргтехнику — непосредственно под блоком: при протечке конденсата они пострадают первыми. Эти два правила определяют расстановку мебели относительно будущих точек на потолке.

Жалюзи — инструмент наладки после монтажа: они меняют угол струи, а её сторону задаёт положение блока. Кнопка «Swing» на пульте включает автоматическое качание горизонтальных жалюзи вверх-вниз, повторное нажатие фиксирует их в выбранном положении. Режим «Spot Swing» ограничивает качание заданным сектором.

Что собрать до подбора

• План помещения с расстановкой столов, проходов, переговорных и зон оргтехники.
• Тип подвесного потолка и шаг его профилей.
• Глубину запотолочного пространства с учётом балок, воздуховодов, лотков и светильников.
• Расчёт теплопритоков по зонам: у окон, в переговорной и в глубине зала нагрузка различается.
• Место ближайшего канализационного стояка или трапа для отвода конденсата.
• Требования к шуму: для переговорной они строже, чем для общей зоны.

Условный офис 12 × 18 м

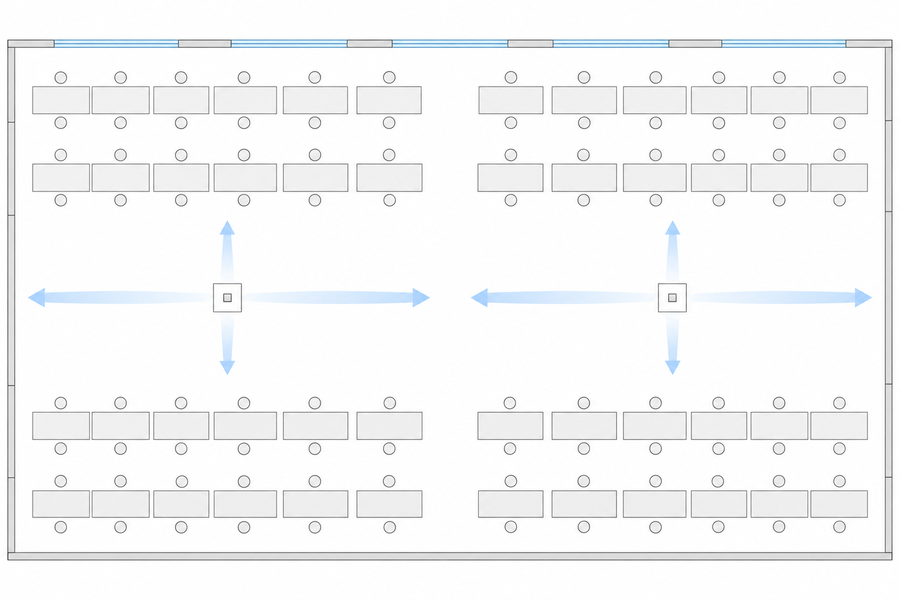

Зал 12 × 18 м, столы стоят двумя блоками вдоль длинных стен, посередине — проход шириной около 2 м. Расчёт теплопритоков для примера дал около 20 кВт холода. Две кассеты ICX-V36HDC номинальной холодопроизводительностью 10,55 кВт каждая закрывают эту потребность в стандартных условиях ISO 5151. Их ставят над центральным проходом в четверти длины зала от торцов: около 4,5 м от торцевых стен и 9 м друг от друга.

При такой схеме две струи каждой кассеты уходят вдоль прохода к торцу и к соседнему блоку, две другие — поперёк, к рядам столов и окнам. Чтобы поперечная струя не падала на ближайшие места, жалюзи этих сторон после пусконаладки фиксируют в более пологом положении. Если по плану рабочие места оказываются прямо под панелью, мы рекомендуем сдвинуть точку установки на ячейку потолка, а не менять схему мебели после отделки.

Какие модели IGC ICX-V помещаются в потолок

В нашем каталоге есть серия кассетных кондиционеров IGC ICX-V с инверторным управлением. Модели различаются размерами корпуса и панели, высотой и шумом:

Шум и расход приведены для высокой, средней и низкой скорости вентилятора, холодопроизводительность указана при 27 °C внутри и 35 °C снаружи по ISO 5151. Высота F — расстояние от плоскости потолка до верхней точки монтажа. Запотолочное пространство должно быть не меньше F, а с учётом трасс и уклона дренажа — больше. Для моделей ICX-V24–V60HDC в потолке вырезают нишу 880 × 880 мм при допустимом проёме 860–910 мм. В потолке с шагом профилей 600 мм это больше одной ячейки, поэтому каркас вокруг блока перестраивают. Низ корпуса утапливают в плоскость потолка на 10–12 мм, а корпус выравнивают по горизонтали четырьмя шпильками.

Дренаж: подъём до 750 мм и уклон к стояку

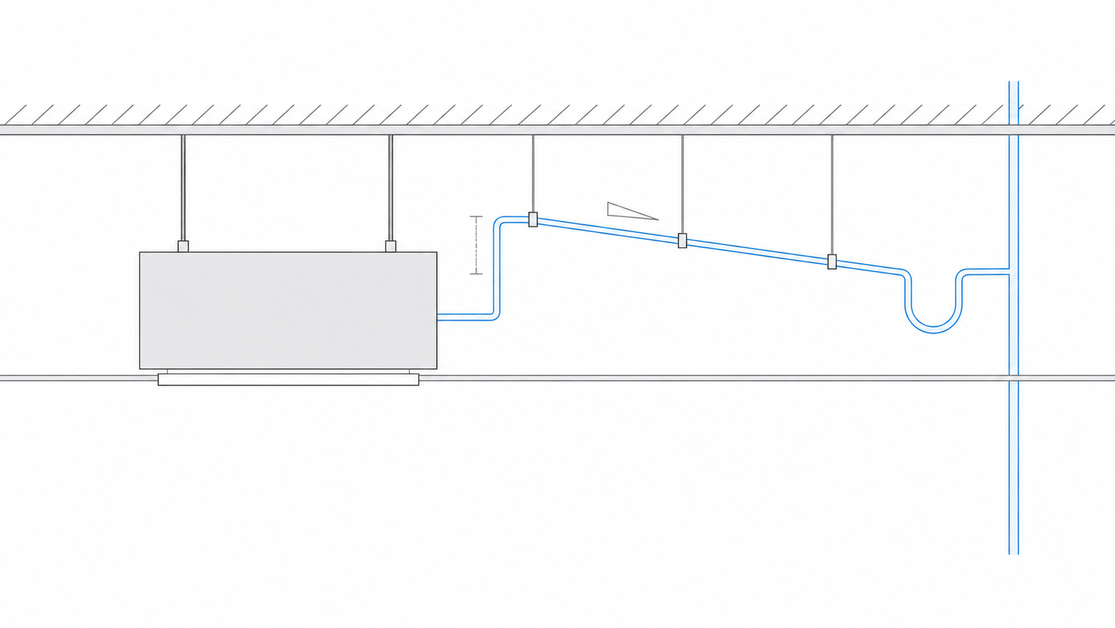

Конденсат откачивает встроенная дренажная помпа. Шланг от её патрубка поднимают вертикально не выше 750 мм, на участке не дальше 500 мм от блока, иначе при остановке вода может вылиться обратно. Дальше шланг ведут с уклоном не менее 1/50, то есть 2 %, и закрепляют каждые 1–1,5 м, чтобы он не провисал. Для отводящего трубопровода из ПВХ диаметром 32 мм в руководстве указан диапазон уклона от 1/25 до 1/100; мы рекомендуем закладывать по всей трассе не меньше тех же 2 %, чтобы шланг и труба не различались по уклону. При подключении к канализации ставят сифон против запаха. Шланг и патрубок изолируют: без изоляции конденсат образуется уже на самой дренажной линии.

Вторая точка риска протечки — стык панели с корпусом. Крепёж панели затягивают, пока пористый уплотнитель между корпусом и панелью не сожмётся до 4–6 мм, а край панели не прижмётся к потолку. Если зазор остаётся, меняют высоту подвеса корпуса, а не дотягивают винты.

Шум и обслуживание в рабочем зале

Над общей зоной кассету обычно держат на средней или низкой скорости: у ICX-V36HDC это 47 и 44 дБ(А). Для переговорной сравнивают шум моделей на низкой скорости: ICX-V48HDC даёт 41 дБ(А), ICX-V36HDC — 44 дБ(А). Более мощную модель ради тишины проверяют по нагрузке зоны и глубине потолка: ICX-V48HDC требует 345 мм вместо 305.

Фильтр осматривают раз в две недели, при интенсивной работе чаще. Раз в год проводят профилактику с очисткой теплообменника и дренажной системы. Проводной пульт (опция) может напоминать об очистке фильтра по наработке. Для обслуживания оставляют свободный доступ снизу через панель, а над потолком — к трубам хладагента и дренажному шлангу, поэтому рядом с кассетой не ставят несъёмные элементы и стеллажи до потолка.

Что решить до отделки потолка

1. Нанести на план столов точки кассет над проходами и общими зонами.
2. Проверить запотолочное пространство: не меньше F для выбранной модели плюс место для дренажа.
3. Согласовать с монтажником потолка нишу 880 × 880 мм и перестройку каркаса.
4. Проложить дренаж: подъём до 750 мм, уклон к стояку, сифон, изоляция.
5. Вывести межблочные трассы и кабели к каждой точке и оставить к ним доступ.
6. После монтажа зафиксировать положение жалюзи по реальной рассадке.

Если запотолочное пространство меньше высоты F выбранной модели или рабочие места занимают почти весь зал без проходов, кассета теряет преимущество. Тогда рассматривают канальные кондиционеры с раздачей через решётки или напольно-потолочные блоки вдоль стен.
