Современные коммерческие здания часто объединяют десятки помещений с разными требованиями к микроклимату. В одном объекте могут одновременно находиться офисы, переговорные комнаты, рестораны, торговые площади и технические помещения. Для таких задач применяются централизованные климатические решения, одним из которых является система чиллер-фанкойл — централизованная схема, которая обеспечивает охлаждение и отопление здания с независимым управлением климатом в каждой зоне.
Как устроена система чиллер-фанкойл

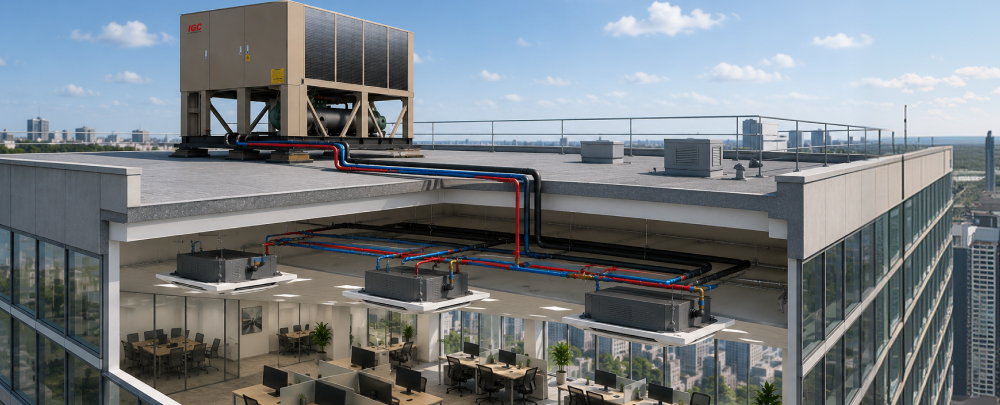

В основе комплекса лежат холодильная машина (чиллер), внутренние терминалы — фанкойлы, насосное оборудование и сеть трубопроводов. Все элементы работают как единая инженерная инфраструктура, обеспечивающая передачу холода или тепла между оборудованием и помещениями.
В отличие от сплит-систем, где между блоками циркулирует хладагент, здесь по зданию перемещается охлаждённая или нагретая вода. Это открывает возможности, недоступные фреоновым системам: большая протяжённость коммуникаций, практически неограниченное количество обслуживаемых зон, простота расширения.
Чиллеры и фанкойлы IGC применяются на объектах, где требуется надёжная работа оборудования при высокой нагрузке и большом количестве обслуживаемых помещений.
Принцип работы системы
Работа системы построена по замкнутому циклу. Источник холода подготавливает теплоноситель с необходимыми параметрами, после чего он распределяется по магистралям здания. В помещениях теплообмен происходит внутри фанкойлов: вентилятор прогоняет воздух через теплообменник, передавая избыточное тепло циркулирующей воде.
Охлаждённая вода поступает к фанкойлам, которые выполняют функцию конечных климатических устройств. Проходя через теплообменник, воздух отдаёт избыток тепла теплоносителю, после чего возвращается в помещение с более комфортной температурой. Далее вода по обратному контуру направляется к чиллеру для восстановления требуемых параметров и повторного использования.
При работе на отопление принцип остаётся тем же. Разница заключается только в том, что через теплообменник подаётся уже нагретая вода. Благодаря этому одна система может использоваться круглый год для поддержания комфортного микроклимата.
Двухтрубная и четырехтрубная система: в чём разница
Существует два основных варианта организации системы чиллер-фанкойл.
Двухтрубная схема использует одну пару труб для подачи и возврата теплоносителя. Летом по ним идёт холодная вода, зимой — горячая. Решение проще в монтаже и дешевле, но одновременно охлаждать одни помещения и обогревать другие не позволяет.
При использовании четырёхтрубной схемы каждый фанкойл получает доступ одновременно к источнику холода и тепла. Это позволяет оперативно выбирать необходимый режим работы без привязки к остальным помещениям здания. Подобный подход особенно актуален для объектов, где температурные условия существенно различаются в зависимости от назначения помещений, их расположения и уровня теплопритоков.
Благодаря такой гибкости технология широко применяется в гостиничном секторе, офисной недвижимости и крупных общественных зданиях.
Преимущества системы чиллер-фанкойл
Популярность этой технологии обусловлена сочетанием энергоэффективности, масштабируемости и удобства эксплуатации.
Индивидуальное управление помещениями
Каждый фанкойл может поддерживать собственную температуру независимо от остальных зон здания.
Масштабируемость
При необходимости система легко расширяется за счёт подключения дополнительных фанкойлов без серьёзной реконструкции всей инфраструктуры.
Большая длина коммуникаций
Использование воды в качестве теплоносителя позволяет обслуживать объекты со сложной архитектурой и значительным расстоянием между центральным оборудованием и внутренними блоками.
Энергоэффективность
Система работает в соответствии с текущей нагрузкой, что позволяет оптимизировать энергопотребление на крупных объектах.
Безопасность эксплуатации
По зданию циркулирует вода, а не большие объёмы хладагента, что упрощает обслуживание и повышает надёжность системы.
Благодаря гибкости проектирования и возможности масштабирования решения на базе чиллеров и фанкойлов IGC применяются в офисных центрах, гостиницах, медицинских учреждениях и других объектах с высокими требованиями к микроклимату.
Где используются системы чиллер-фанкойл
Подобные решения широко применяются на объектах с большой площадью и сложной планировкой:
-
офисные и бизнес-центры;
-
гостиницы и отели;
-
торговые комплексы;
-
медицинские учреждения;
-
учебные корпуса;
-
административные здания.
На крупных объектах такое решение помогает организовать отдельное регулирование температуры в разных частях здания без установки автономной климатической техники для каждого помещения.
Когда стоит выбирать систему чиллер-фанкойл
Использование такой системы оправдано в случаях, когда:
-
площадь объекта составляет несколько сотен или тысяч квадратных метров;
-
необходимо обслуживать большое количество помещений;
-
требуется независимое управление температурой в разных зонах;
-
планируется дальнейшее расширение системы;
-
объекту требуется как охлаждение, так и отопление.
Для небольших зданий чаще используются сплит- или VRF-системы, однако для крупных коммерческих объектов система чиллер-фанкойл остаётся одним из самых эффективных и гибких решений.
Заключение
Чиллер-фанкойл остаётся одним из наиболее востребованных решений для крупных коммерческих и общественных зданий. Возможность гибко управлять температурой в отдельных помещениях, масштабировать инфраструктуру и адаптировать её под особенности объекта делает такую схему эффективным инструментом для создания комфортного микроклимата на протяжении всего года.
